教士十月份有一場重要的企劃會需要出動到空拍機去拍攝,但無奈操作時不小心碰到風洞把我的小白初號機吸進去撞牆,連帶的我新買的GOPRO HERO3+也就這樣的撞掉了…

外觀沒什麼傷但傷的是最重要的鏡頭。

這張照片也許看起來沒什麼,但近看就會發現鏡頭的最前端有一層被刮掉的痕跡,拍出來時正中間也是模糊的。



原本想省事拿給台灣的工作室修,但統一報價鏡頭更換都是4500元……



聽到這天價的我瞬間縮了一半,SLIVER EDITION一台新的也才10000左右,修一半就近1/2的價錢這叫誰受的了?

所以就展開了人生第一場淘寶之旅,去強國買了顆原廠SLIVER版紅鍍膜的鏡頭回來自己DIY。



等企劃結束回到家後就開始展開我的維修之路了。

P1020012_調整大小

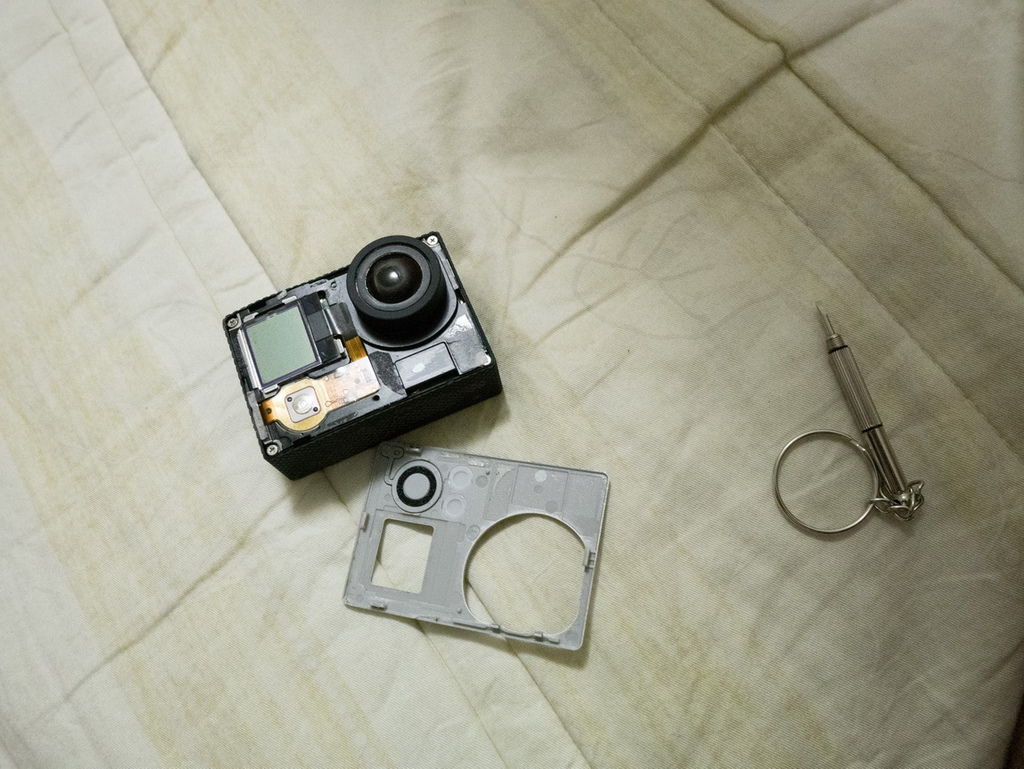

步驟一:先拆掉外殼。

其實GOPRO的外殼都是卡榫式的設計,只有在幾個重要部位會有雙面膠黏著讓你覺得很難拔,其實小心用力一點不要從脆弱處施力就可以很簡單的拔起來了。

打開外蓋後你會看到裡面有四顆鏍絲,沒錯就是那四顆鬆開後整個機板含鏡頭就能下來了。







P1020013_調整大小

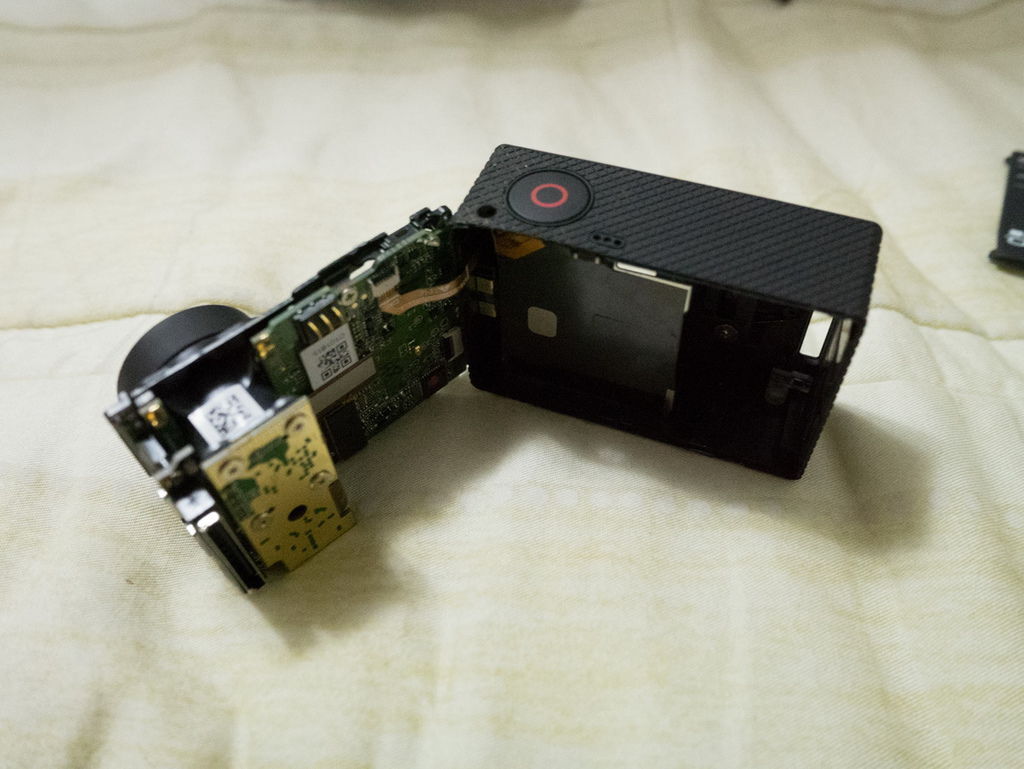

步驟二:拔出主機板後在拆掉排線。

GOPRO3+的主機板也是用卡榫卡在上面而己,拆除的時候記得先把記憶卡拔掉後直接從USB插槽那邊稍稍用力把外殼撐開後就可以輕易的把整個主機拔起來了。

而拔出機板後第一要務就是把快門及WIFI按鍵的排線給拆掉,這些東西都不難拆,但就是要小心就是了(最好準備個小夾子來夾)







P1020014_調整大小

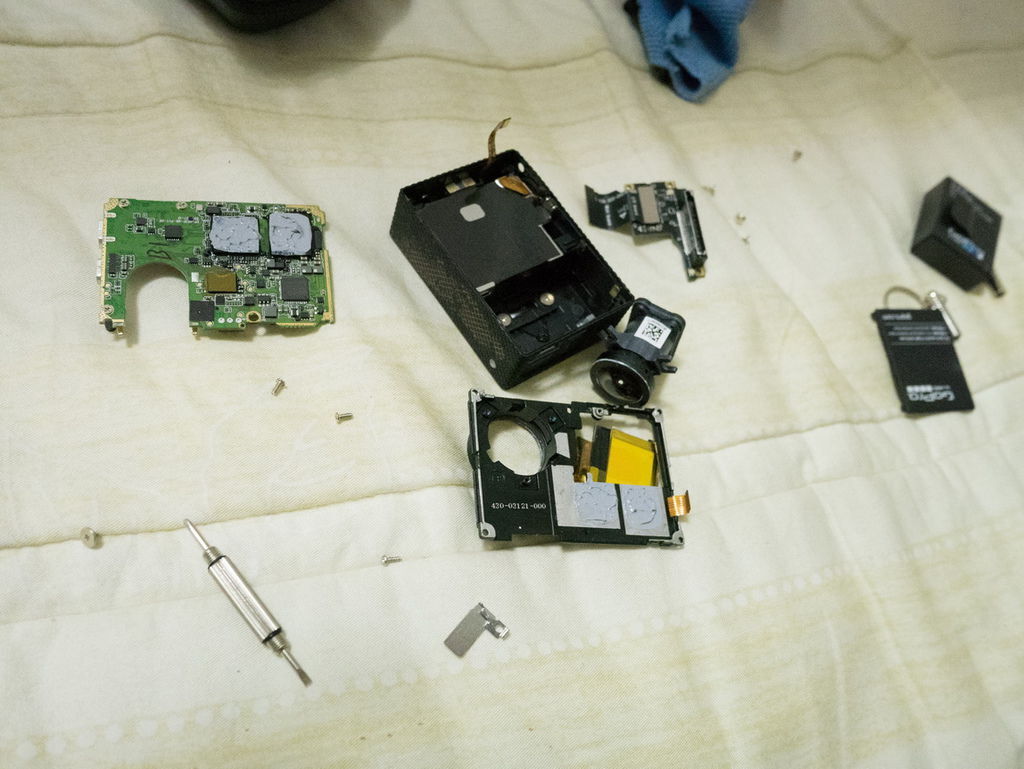

步驟三:遂一分解,鏡頭在最後一關。

拆除了固定主機板與外殼的那4顆鏍絲後,接著就順著主機板鎖的順序來拆除,從機殼裡挖出主機本體之後接著就是CMOS的排線和與鏡頭連接的4顆鏍絲,USB卡槽的3顆鏍絲(外帶一個小鐵片),拔掉了USB卡槽之後就要把主機板本體的1顆鏍絲給拆除後就可以將主機板與前控制面板(有快門的那個)給分解了。

要注意的是主機板本體與控制面板中間有塗散熱膏(應該是給處理器用的),要小心別沾到了。

分解了主機板與控制面板後就會看到鏡頭被3顆鏍絲給鎖著,把那三顆鏍絲給拆掉後就可以把鏡頭拔出來了!



所以分解一顆GOPRO HERO3+只需要拆總共15顆鏍絲就搞定了(但大小和順序要記得別弄亂)





P1020015_調整大小

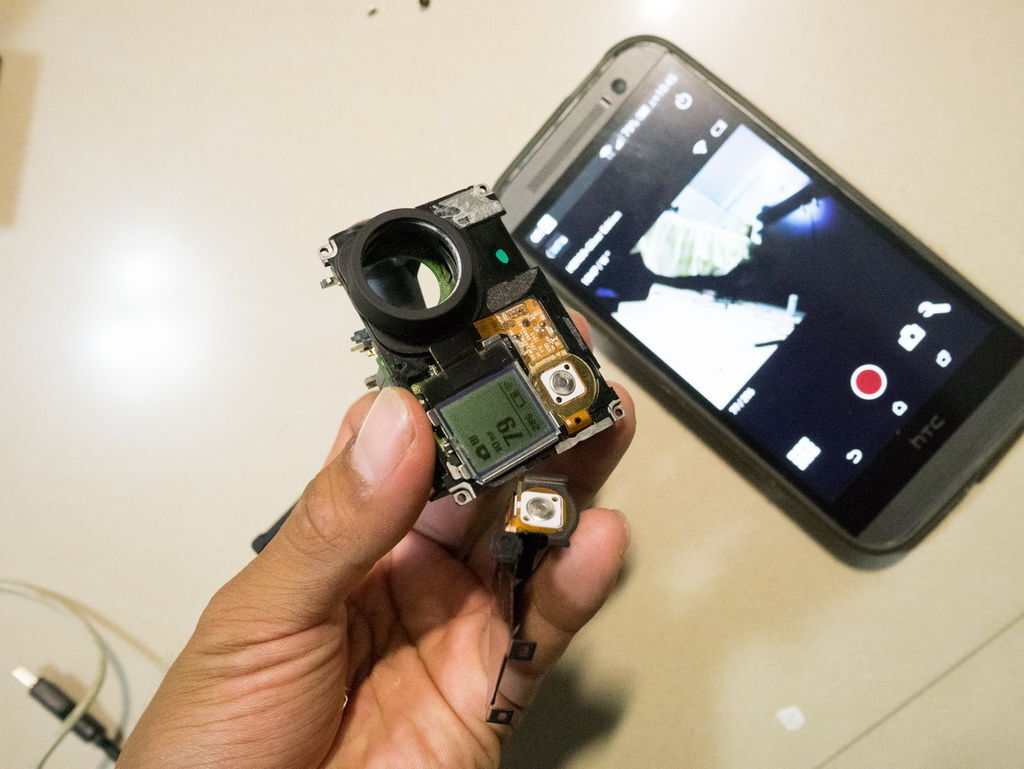

步驟四:接上鏡頭後先進行調焦測試。

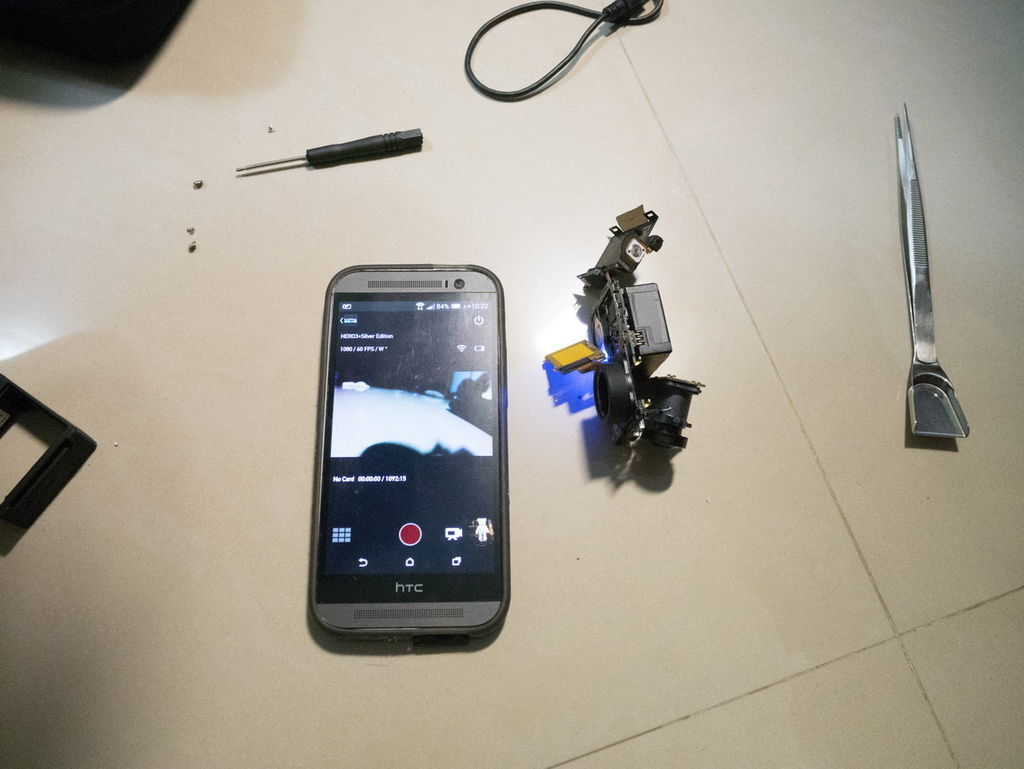

原諒我偷懶就直接把鏡頭鎖上了。新鏡頭上機最重要的一點就是必需先調整鏡頭的焦距,因為每顆鏡頭絕對不可能焦距都一樣的,會建議準備一條可以讓GOPRO影像輸出的HDMI線來接大螢幕調整最快,但因為我懶的在去買那條HDMI線,所以我用最白痴也最原始卻又有點先進的"WIFI搖控"來調焦。

調焦方式-首先一定要先將鏡頭鎖回CMOS上(那4顆鏍絲先鎖),之後排線接回,控制面板的線也接上,電池插上後就可以開始調整了!(不過我因為要接WIFI搖控拍所以我連外殼的按鍵及USB卡槽都接上才能開WIFI拍照測試調整)



P1020017_調整大小



步驟五:調整完畢開始遂一接回

等確定調整完後建議在鏡頭上用立可白做個小記號確保之後安裝時如果不小心被動到的話就能馬上調整回來不用在重新接電測試。

安裝的順序就如同拆除順序一樣反向裝回,但要小心鏍絲別鎖錯顆了。









P1020018_調整大小

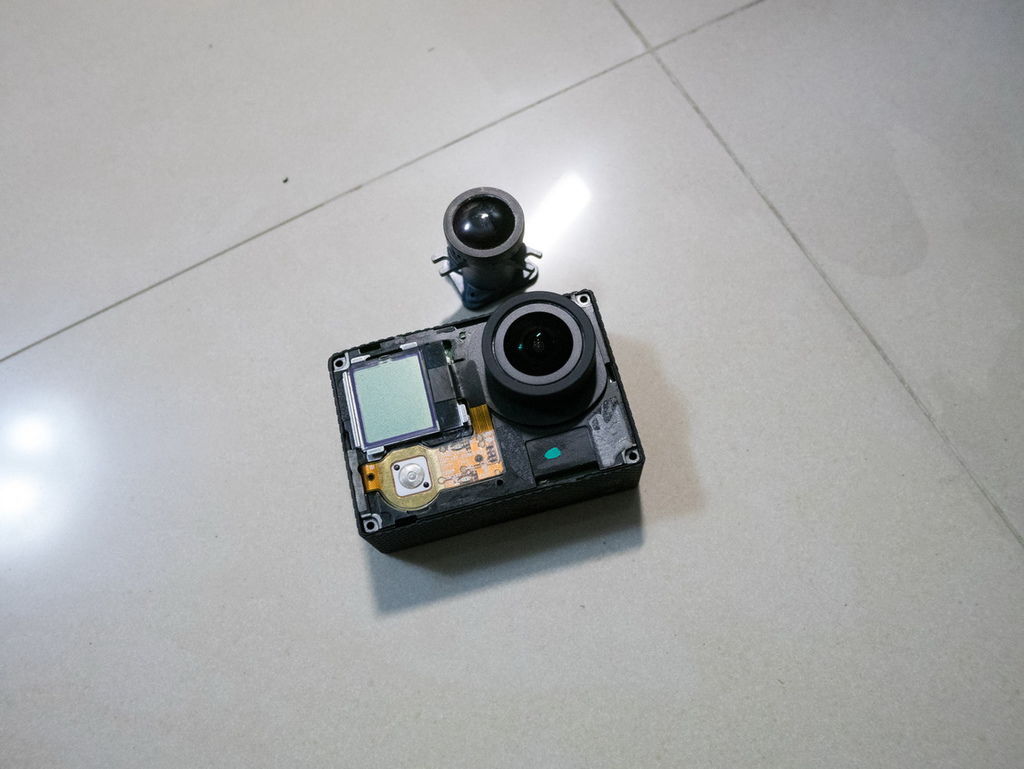

步驟六:最終確認

等機子弄好之後先別急著把它鎖回去,因為在把鏡頭鎖回控制面板的位置時如果不小心動到了就會讓剛調好的焦距再次跑焦,所以鎖好到這邊的時候最好在開機測試一下有沒有問題,確認沒問題後就可以開始將其它地方給鎖回去。

P1020019_調整大小

完工!

看到上面那顆鏡頭正中央怪怪的鏡頭了嗎?其實那是我在發現鏡頭磨損之後試著補救的證據…但連出動了最強大的拋光劑都無效就只能買新鏡頭來換了。

P1020020_調整大小

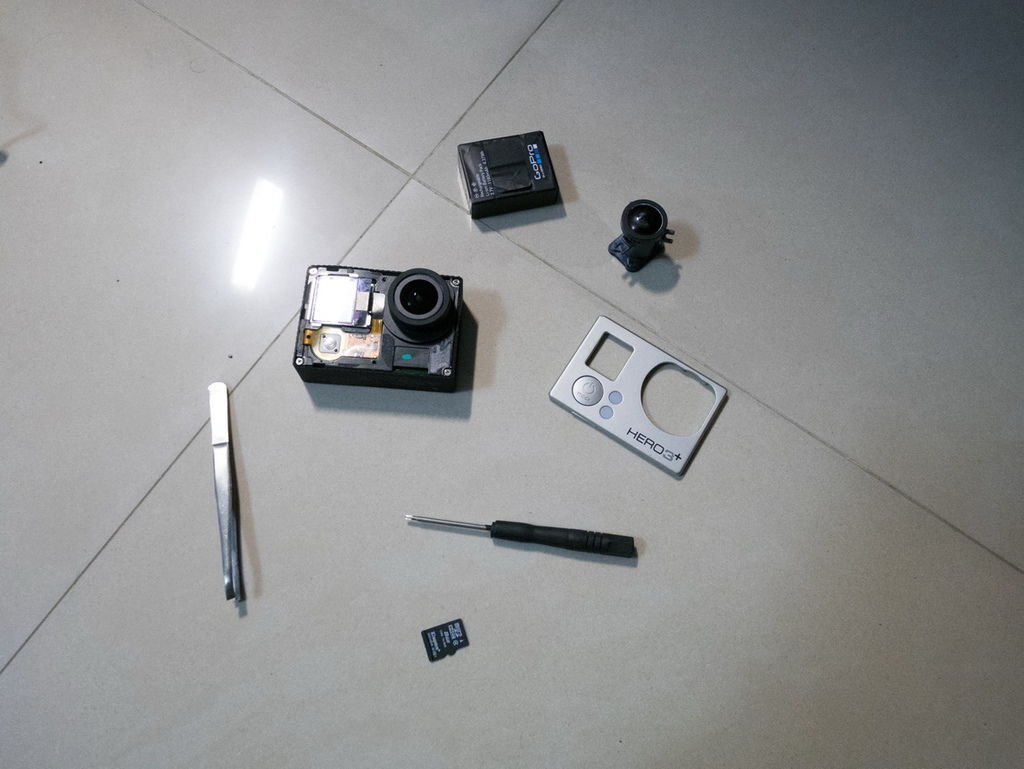

其實拆一顆GOPRO真的不難,準備幾個簡單的小工具就可以開始DIY了!



P1020024_調整大小

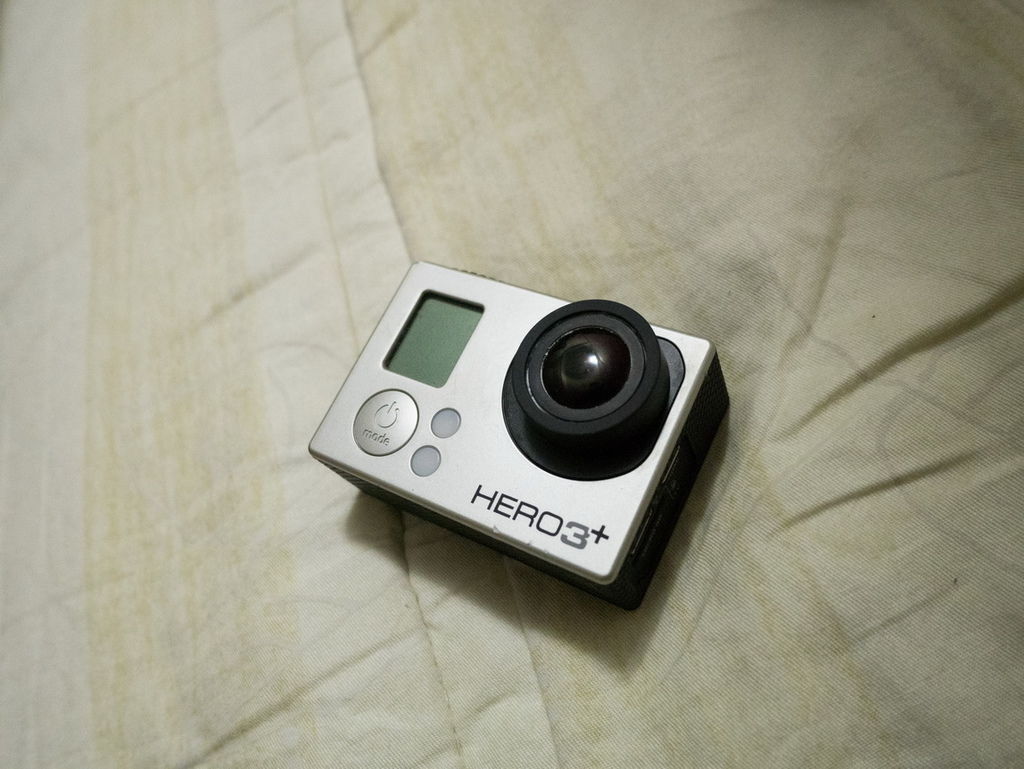

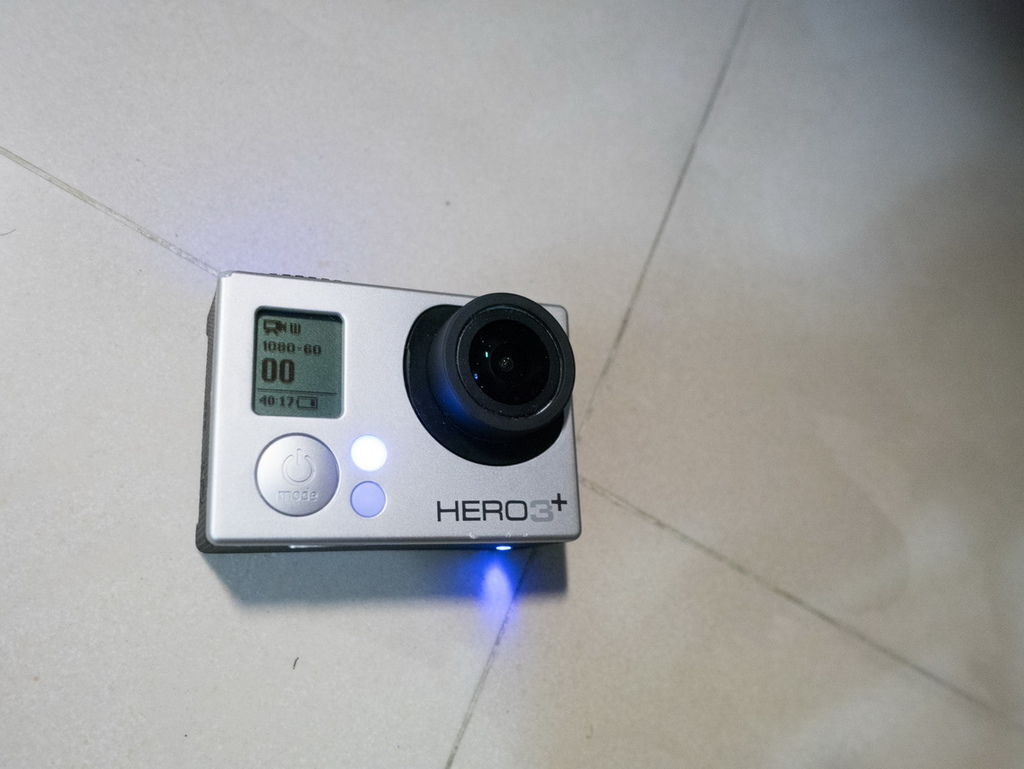

外殼裝回,開始試一下,一切正常!

10703722_738814406155915_7870207968450131300_n

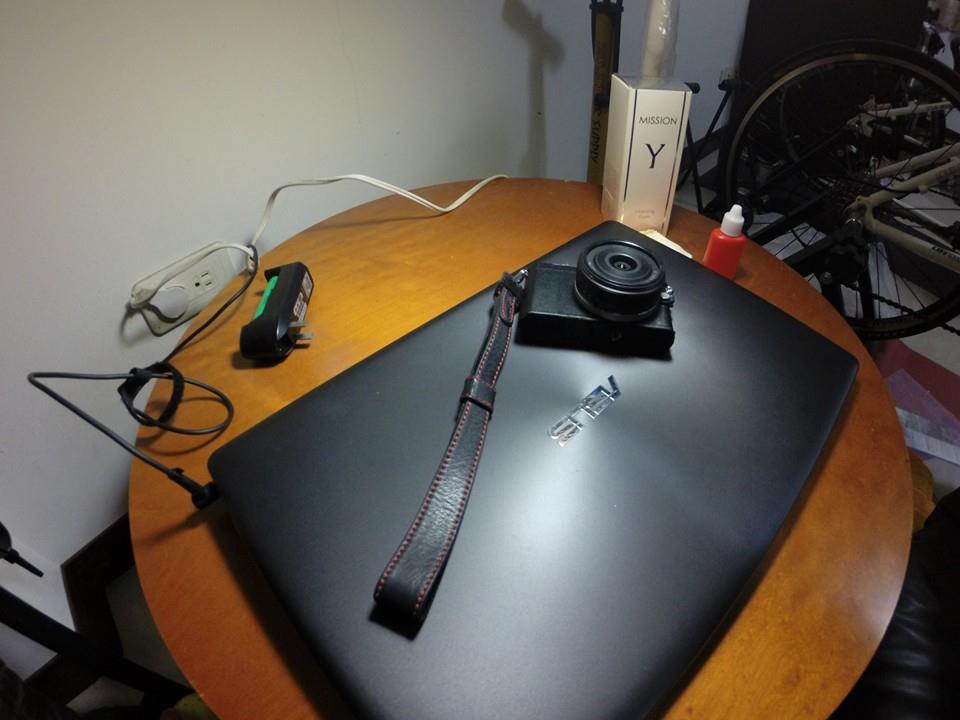

拍照測試也正常!!!



P1020026_調整大小

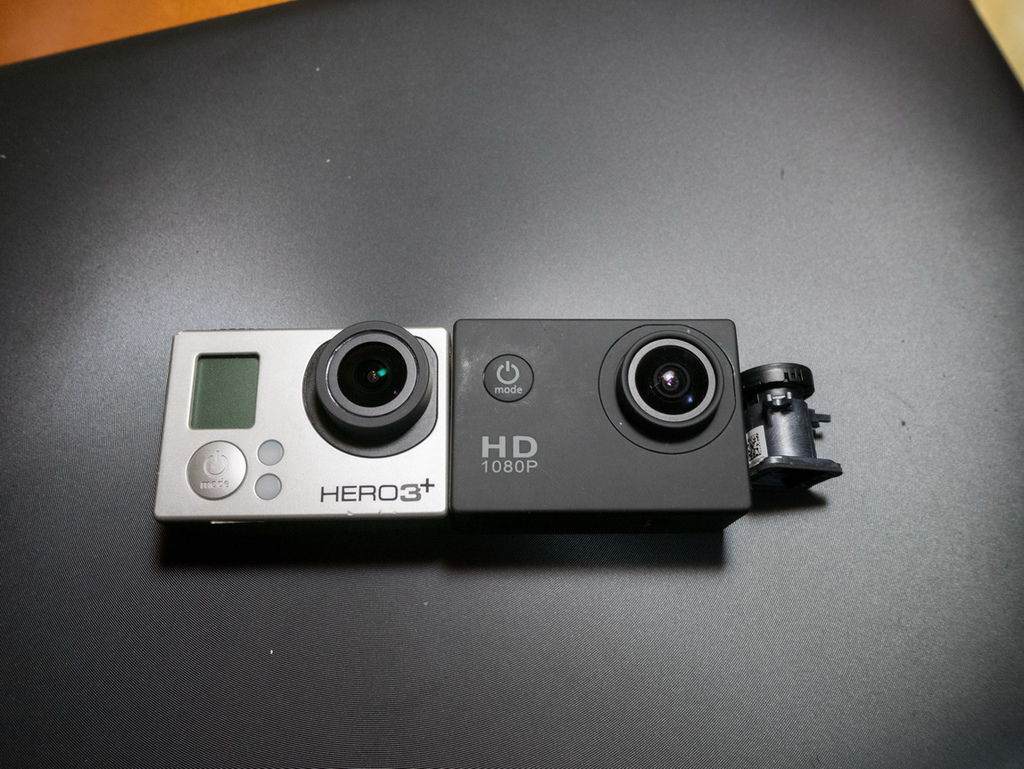

強國賣的鏡頭一顆含運寄到台灣約1500左右,扣掉台灣工作室報價的4500還有3000有找,這多的錢我在買了一台SJ4000+一顆電池還剩下600元…



我是不知道畫質到底會差多少,但就我的木眼來看其實錄起影來都差不多了…

以上,單純分享,感謝各位!
